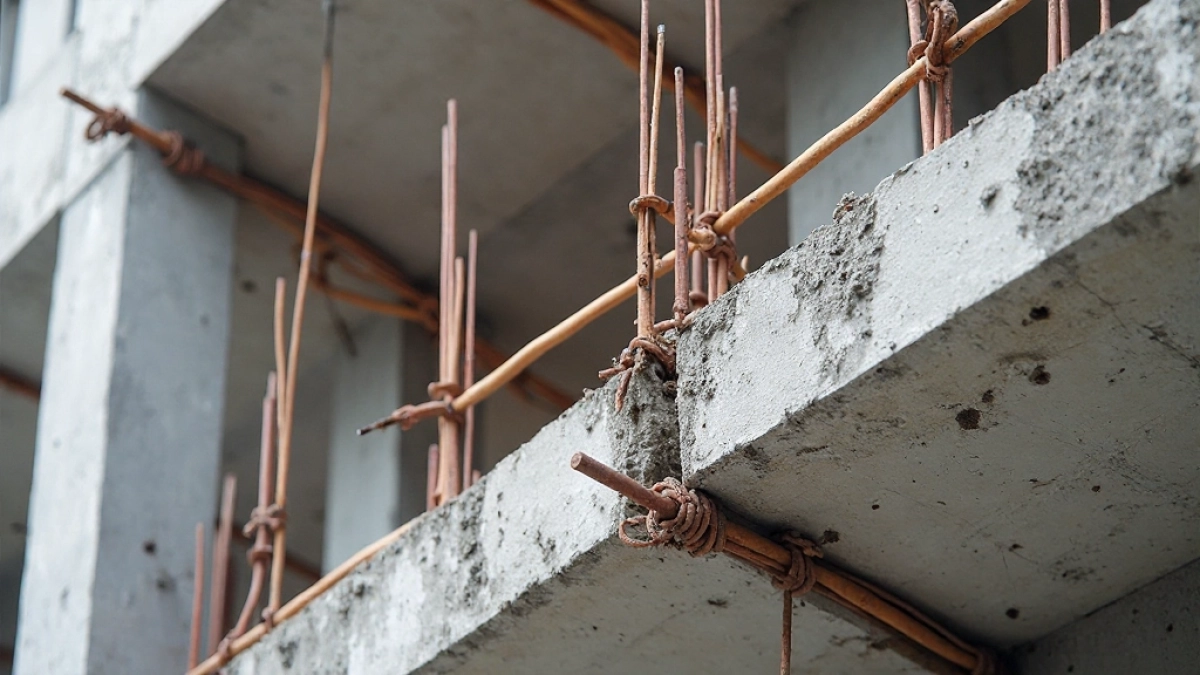

Zbrojenie balkonu: Wymagania i pułapki konstrukcyjne

Balkon wspornikowy to element konstrukcji budynku, który wymaga solidnego zbrojenia, by wytrzymać obciążenia i zapewnić bezpieczeństwo. W tym artykule skupimy się na definicji zbrojenia, układzie prętów, ich rozstawie i średnicy, a także kotwieniu w stropie. Omówimy też ryzyka korozji, zarysowania betonu oraz izolację hydroizolacyjną, co pozwoli zrozumieć, jak uniknąć usterek w żelbetowych balkonach.

• Definicja zbrojenia balkonu wspornikowego
• Układ prętów zbrojeniowych w balkonie
• Rozstaw i średnica prętów zbrojeniowych balkonu
• Kotwienie zbrojenia balkonu w stropie
• Ryzyko korozji zbrojenia balkonu żelbetowego
• Zarysowania betonu a korozja zbrojenia balkonu
• Izolacja hydroizolacyjna zbrojenia balkonu
• Pytania i odpowiedzi dotyczące zbrojenia balkonu

Definicja zbrojenia balkonu wspornikowego

Zbrojenie balkonu wspornikowego to system stalowych prętów wbudowanych w beton, które przejmują naprężenia rozciągające. Balkon wspornikowy wystaje poza ścianę nośną, opierając się na stropie. Bez odpowiedniego zbrojenia konstrukcja traci nośność i może pęknąć pod wpływem obciążeń.

W żelbetowych balkonach zbrojenie umieszcza się głównie w strefie rozciąganej, czyli dolnej części płyty. Pręty te współpracują z betonem, który odporny jest na ściskanie. Taka kombinacja zapewnia stabilność całej struktury.

Definicja obejmuje nie tylko pręty, ale i ich kotwienie oraz ochronę przed czynnikami zewnętrznymi. W balkonach wspornikowych zbrojenie musi przenosić momenty zginające. To klucz do długotrwałego użytkowania bez awarii.

Układ prętów zbrojeniowych w balkonie

Układ prętów zbrojeniowych w balkonie zaczyna się od podziału na zbrojenie podłużne i poprzeczne. Podłużne pręty biegną wzdłuż balkonu, przenosząc główne siły rozciągające. Poprzeczne łączą je, zapobiegając pękaniu betonu.

W strefie wspornikowej pręty podłużne układaj gęściej w dolnej części. Na końcach swobodnych dodaj strzemiona dla lepszego zakotwienia. Taki układ równomiernie rozkłada naprężenia.

• Określ kierunek prętów głównych: równolegle do krawędzi balkonu.
• Dodaj zbrojenie dodatkowe w narożnikach dla wzmocnienia.
• Sprawdź nachylenie prętów w miejscach łączeń ze stropem.
• Użyj siatek zbrojeniowych dla równomiernego rozmieszczenia.
• Zapewnij minimalną otulinkę betonu wokół prętów, co najmniej 3 cm.

W praktyce układ dostosuj do wymiarów balkonu, np. dla 2-metrowego wysunięcia zwiększ gęstość prętów. To minimalizuje ryzyko odspajania betonu od stali.

Warstwy zbrojenia

Górna warstwa prętów chroni przed ściskaniem w strefie nad wspornikiem. Dolna skupia się na rozciąganiu. Środkowa warstwa stabilizuje całość.

Taki wielowarstwowy układ zapobiega koncentracji naprężeń. W balkonach żelbetowych to standardowe rozwiązanie.

Rozstaw i średnica prętów zbrojeniowych balkonu

Rozstaw prętów zbrojeniowych w balkonie wynosi zazwyczaj 10-20 cm, w zależności od obciążeń. Średnica prętów to minimum 10 mm dla głównych, 6-8 mm dla poprzecznych. Te parametry zapewniają nośność na poziomie 5-10 kN/m².

Dla balkonów o długości do 3 m stosuj rozstaw 15 cm i średnicę 12 mm. W dłuższych konstrukcjach zmniejsz rozstaw do 10 cm. To zapobiega nadmiernym zginaniom.

• Oblicz rozstaw na podstawie normy PN-EN 1992-1-1.
• Wybierz średnicę wg klasy stali B500S.
• Zwiększ gęstość w strefie kotwienia.
• Sprawdź kompatybilność z grubością płyty, minimum 12 cm.

Średnica prętów wpływa na otulinkę betonu, co chroni przed korozją. Rozstaw zbyt gęsty podnosi koszty, zbyt rzadki – ryzyko pęknięć.

Tabela parametrów

Tabela pokazuje typowe wartości dla żelbetowych balkonów. Dostosuj je do projektu statycznego.

Kotwienie zbrojenia balkonu w stropie

Kotwienie zbrojenia balkonu w stropie polega na wbudowaniu prętów na głębokość co najmniej 40 średnic pręta. To zapewnia przeniesienie sił na całą płytę stropową. Bez solidnego kotwienia balkon może się odspoić.

Pręty zakotwicz w stropie pod kątem 90 stopni lub z haczykami. Długość kotwy to minimum 30 cm poza strefą zginania. Taki sposób zwiększa nośność o 20-30%.

• Wyznacz długość kotwy wg wzoru L = 40 * fi.
• Użyj strzemion wokół kotew dla dodatkowego wzmocnienia.
• Sprawdź połączenie z istniejącą zbrojeniem stropu.
• Unikaj ostrych zagięć, by nie osłabiać stali.
• Dokumentuj kotwienie w projekcie budowlanym.

W stropach monolitycznych kotwienie integruje się z całą konstrukcją. To upraszcza budowę, ale wymaga precyzji.

Problemy z kotwieniem często prowadzą do rys w betonie. Regularne kontrole po wylaniu betonu pomagają je wychwycić.

Ryzyko korozji zbrojenia balkonu żelbetowego

Ryzyko korozji zbrojenia w balkonie żelbetowym wynika z ekspozycji na wilgoć i sole. Stal koroduje, gdy pH betonu spada poniżej 9. To osłabia przekrój prętów nawet o 50% w ciągu 10 lat.

Balkony wspornikowe są szczególnie narażone, bo woda spływa po krawędziach. Korozja zaczyna się od mikropęknięć. Objawy to rdzawy nalot i pęcznienie betonu.

• Identyfikuj źródła wilgoci: opady, kondensacja.
• Monitoruj grubość otuliny betonu, minimum 4 cm na zewnątrz.
• Używaj stali epoksydowanej dla lepszej ochrony.
• Analizuj agresywność środowiska, np. blisko morza.
• Planuj przeglądy co 5 lat.

Korozja skraca żywotność balkonu do 20-30 lat bez interwencji. W domach jednorodzinnych to częsty problem remontowy.

Skutki korozji

Rozszerzająca się rdza powoduje odspajanie betonu. Konstrukcja traci nośność. Remont wymaga frezowania i iniekcji.

W zaawansowanych przypadkach konieczna jest wymiana zbrojenia. Koszty rosną wykładniczo z czasem.

Zarysowania betonu a korozja zbrojenia balkonu

Zarysowania betonu w balkonie powstają pod wpływem obciążeń i kurczenia. Szerokość rys powyżej 0,3 mm umożliwia penetrację wody do zbrojenia. To inicjuje korozję elektrochemiczną.

W strefie rozciąganej zbrojenie jest blisko powierzchni. Rysy kierunkowe pogłębiają się z cykli zamrażania-rozmrażania. Kontroluj szerokość wg normy PN-B-06250.

• Zmierz rysy za pomocą szczelinomierza.
• Ogranicz obciążenia dynamiczne, np. unikaj skoków.
• Wypełnij rysy żywicą epoksydową.
• Projektuj zbrojenie na rysy poniżej 0,2 mm.
• Obserwuj zmiany w czasie wilgotności.

Zarysowania przyspieszają korozję dwukrotnie w wilgotnym klimacie. W balkonach to powszechne wyzwanie.

Zapobieganie polega na nadwymiarowaniu zbrojenia. To redukuje naprężenia o 15-20%.

Mechanizm powstawania

Naprężenia ścinające powodują rysy skośne. Rozciąganie – podłużne. Wilgoć wnika capillarycznie.

Analiza laboratoryjna pokazuje, że beton klasy C25 jest bardziej podatny niż C30.

Izolacja hydroizolacyjna zbrojenia balkonu

Izolacja hydroizolacyjna balkonu chroni zbrojenie przed wodą, stosując masy bitumiczne lub polimerowe. Nakładaj w dwóch warstwach o grubości 2-3 mm. To blokuje penetrację wilgoci o 95%.

W balkonach wspornikowych izoluj od spodu i boków. Połącz z izolacją stropu dla ciągłości. Użyj taśm uszczelniających w fugach.

• Przygotuj powierzchnię: usuń luźne elementy.
• Nałóż grunt bitumiczny przed masą.
• Sprawdź szczelność testem wodnym.
• Wykonaj izolację przed wylaniem betonu lub po.
• Wybierz materiały odporne na UV i mróz.

Taka izolacja wydłuża trwałość o 20-30 lat. W remontach stosuj folie w płynie.

Nieprawidłowa izolacja prowadzi do 70% przypadków korozji. Zawsze konsultuj z normami budowlanymi.

Typy materiałów

Masy kauczukowe dla elastyczności. Cementowe dla trwałości. Wybór zależy od ekspozycji.

Testy pokazują, że kombinacja bitum + membrana daje najlepszą ochronę.

Pytania i odpowiedzi dotyczące zbrojenia balkonu

• Jakie są podstawowe wymagania dotyczące układu zbrojenia w balkonie wspornikowym?

  W balkonach wspornikowych zbrojenie powinno być zaprojektowane z uwzględnieniem strefy rozciąganej w górnej części płyty, gdzie występują największe naprężenia. Pręty zbrojeniowe układa się w dwóch kierunkach: podłużnym i poprzecznym, z gęstszym rozmieszczeniem w strefie zamocowania do stropu. Średnica prętów wynosi zazwyczaj 10-16 mm dla zbrojenia głównego, a rozstaw nie powinien przekraczać 15-20 cm, aby zapewnić nośność i zapobiec zarysowaniom betonu.

• Dlaczego zbrojenie balkonu jest szczególnie narażone na korozję?

  Zbrojenie w balkonach wspornikowych znajduje się w górnej strefie rozciąganej, gdzie beton ulega nieuniknionym zarysowaniom pod wpływem obciążeń. Te zarysowania umożliwiają penetrację wilgoci z opadów lub kondensacji, co przyspiesza korozję prętów stalowych i osłabia nośność całej konstrukcji, prowadząc do potencjalnych awarii.

• Jak zapewnić stabilne połączenie zbrojenia balkonu ze stropem?

  Połączenie zbrojenia balkonu ze stropem wymaga zakotwienia prętów zbrojeniowych w płycie stropowej na głębokość co najmniej 40-50 średnic pręta, z użyciem strzemion lub kotew. Integracja z płytami stropów międzykondygnacyjnych komplikuje projekt, dlatego należy unikać przenoszenia obciążeń na resztę budynku poprzez stosowanie dodatkowych wzmocnień i izolacji.

• Jak minimalizować ryzyko usterek w zbrojeniu balkonu żelbetowego?

  Aby zminimalizować usterki, stosuj staranną hydroizolację powierzchni balkonu, chroniącą zbrojenie przed wilgocią. Wybieraj projekty z mniejszymi wspornikami lub alternatywne konstrukcje, takie jak balkony na wspornikach stalowych, i regularnie kontroluj zarysowania. W domach jednorodzinnych warto rozważyć, czy balkon jest niezbędny, biorąc pod uwagę inherentne słabości płytowych konstrukcji wspornikowych.
